Talířový kotouč 4A2

Talířový kotouč 4A2 diamantový nebo CBN vyrábíme ve všech zrnitostech a koncentracích, převážně v pryskyřičném pojivu. Změny v rozměrech kotouče, včetně upínacího otvoru jsou možné. Jak vybrat nástroj Vám napoví Parametry výběru nástroje

Talířové kotouče  12A2/20°, 4A2, 4A2S, 12R4

Ceny v tabulce jsou uvedeny v Kč bez DPH.

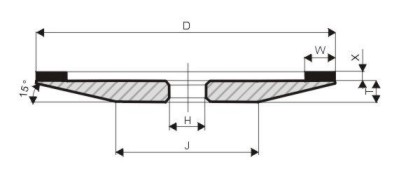

D	W	Pryskyřičné pojivo s diamantem			Pryskyřičné pojivo s CBN			Keramické pojivo s diamantem	Keramické pojivo s CBN	Bronzové pojivo s diamantem		T	H	J
		X			X			X	X	X
		2	3	4	2	3	4	3	3	2	3
50	2	660,-	677,-	693,-	792,-	803,-	831,-	1265,-	1430,-	677,-	693,-	6	10	17
	3	688,-	704,-	715,-	820,-	831,-	858,-	1375,-	1540,-			6	10	17
	4	704,-	715,-	750,-	831,-	858,-	886,-	1540,-	1760,-			6	10	17
75	2	963,-	968,-	1005,-	1095,-	1150,-	1199,-	1870,-	1980,-	968,-	1007,-	6	13	30
	3	1012,-	1041,-	1089,-	1188,-	1227,-	1282,-	2090,-	2200,-			6	13	30
	4	1040,-	1122,-	1162,-	1254,-	1348,-	1463,-	2145,-	2310,-			6	13	30
	5	1089,-	1188,-	1243,-	1359,-	1507,-	1650,-	2200,-	2199,-			6	13	30
	10	1188,-	1271,-	1380,-	1518,-	1755,-	1991,-	2310,-	2640,-	1271,-	1381,-	6	13	30
100	2	1452,-	1491,-	1529,-	1716,-	1782,-	1914,-	2200,-	2420,-			6	20	55
	3	1584,-	1634,-	1694,-	1848,-	1942,-	2101,-	2310,-	2640,-			6	20	55
	4	1634,-	1672,-	1738,-	1980,-	2046,-	2233,-	2420,-	2860,-			6	20	55
	5	1694,-	1793,-	2118,-	2112,-	2244,-	2429,-	2530,-	3080,-			6	20	55
	10	1876,-	2057,-	2178,-	2445,-	2574,-	2695,-	2970,-	3630,-	2057,-	2178,-	6	20	55
125	2	1936,-	2024,-	2085,-	2261,-	2431,-	2552,-					7	20	71
	3	2057,-	2142,-	2200,-	2387,-	2563,-	2866,-	2420,-	2860,-			7	20	71
	4	2107,-	2189,-	2261,-	2482,-	2640,-	3009,-	2750,-	3300,-			7	20	71
	5	2189,-	2310,-	2431,-	2640,-	2937,-	3168,-	2970,-	3630,-			7	20	71
	10	2349,-	2503,-	2701,-	2899,-	3366,-	3867,-	3300,-	4400,-	2503,-	2701,-	7	20	71
	15	2503,-	2761,-	3075,-	3163,-	4395,-	4527,-	3740,-	5170,-	2761,-	3075,-	7	20	71
150	2	2068,-	2118,-	2178,-	2508,-	2618,-	2904,-					9	20	79
	3	2019,-	2277,-	2371,-	2761,-	2915,-	3196,-	2750,-	3740,-			9	20	79
	4	2316,-	2420,-	2569,-	2827,-	2959,-	3300,-	3025,-	4125,-			9	20	79
	5	2431,-	2580,-	2712,-	2849,-	3207,-	3537,-	3300,-	4510,-			9	20	79
	10	2613,-	2855,-	3097,-	3366,-	3856,-	4395,-	3740,-	4950,-	2855,-	3097,-	9	20	79
	15	3157,-	3388,-	3619,-	4158,-	4807,-	5401,-	4070,-	5500,-	3388,-	3619,-	9	20	79
	20	3751,-	4164,-	4746,-	5071,-	5957,-	7145,-	4620,-	6380,-			9	20	79
	25	4235,-	4780,-	5313,-	5786,-	6947,-	8052,-	5170,-	7480,-			9	20	79
175	2	2409,-	2541,-	2662,-	2668,-	2882,-	3168,-					10	32	96
	3	2541,-	2684,-	2794,-	2838,-	3075,-	3366,-	3080,-	4070,-			10	32	96
	5	2772,-	2816,-	3097,-	3124,-	3658,-	4279,-	3520,-	5060,-			10	32	96
	10	3135,-	3427,-	3812,-	4015,-	4202,-	5115,-	4070,-	6270,-	3427,-	3812,-	10	32	96
	15	3427,-	3850,-	4235,-	4620,-	4659,-	5412,-	4950,-	7260,-	3850,-	4235,-	10	32	96
	20	3916,-	4274,-	4950,-	5346,-	6573,-	7673,-	5500,-	7700,-	4274,-	4950,-	10	32	96

200	10	3600,-	3900,-	4200,-	4600,-	5300,-	5900,-		12	32	104
	15	4000,-	4400,-	4800,-	5200,-	6100,-	7000,-		12	321	104
	20	4400,-	5000,-	5600,-	6200,-	7400,-	8600,-		12	32	104
250	10	4400,-	4800,-	5200,-	5600,-	6400,-	8600,-		14	76	137
	15	4700,-	5400,-	6000,-	6400,-	7600,-	8800,-		14	76	137
	20	5100,-	5800,-	6500,-	7200,-	8800,-	10300,-		14	76	137



Příklad objednávky diamantového kotouče s použitím bez chlazení: 4A2 D100 W10 X4 H20 K100 D107P
