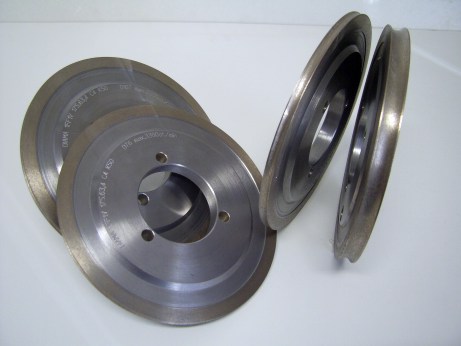

Diamantové kotouče na plošné sklo vyrábíme na všechny druhy brusek, ve všech zrnitostech diamantu, převážně v 50% koncentraci diamantu a s výškou vrstvy X - 10 mm tzn., že se mohou 3x až 6x repasovat, s vyjímkou turbo kotoučů ( kotouče s vyplachovacími drážkami ) s vnitřním chlazením nebo kotoučů pouze s vnitřním chlazením. Tyto kotouče vyrábíme s výškou vrstvy X - 5 mm a repasi provádíme 2x až 4x.

Co je repase?

Například kotouče

na brusky od firmy ŠULÁK vyrábíme o průměru 175 mm s upínacím otvorem 63,4 mm.

Diamantovou vrstvu lisujeme na ocelový nosič.

Kotouče mají výšku vrstvy X 10 mm.

Rádiusový kotouč tvar C - 1FF1V

Trapézový kotouč tvar W - 1DD1V

Sámovací kotouč tvar V - 1V9/45°

Jednostranný sámek - 1Y9

na CNC brusku BENTELER vyrábíme o průměru 100 mm s upínacím otvorem 22 mm, na bronzovém nosiči.

Diamantovou vrstvu lisujeme na bronzový nosič.

*Kotouče mají výšku vrstvy X 5 a 10 mm, v závislosti na úpravě kotouče.

Rádiusový kotouč tvar C :

1FF1V - hladká vrstva X10*

1FF1V CHL - hladká vrstva schladícími tvory X5*

1FF1V TUR - nařezaná vrstva X10*

1FF1V TUR+CHL - Nařezaná vrstva s chladícími otvory X5*

Trapézový kotouč tvar W :

1DD1V - hladká vrstva X10*

1DD1V CHL - hladká vrstva s chladícími otvory X5*

1DD1V TUR - nařezaná vrstva X10*

1DD1V TUR+CHL - nařezaná vrstva s chladícími otvory X5*

na CNC brusku ROHMER vyrábíme o průměru 200 mm s upínacím otvorem 25 mm.

Diamantovou vrstvu lisujeme na ocelový nosič s jednostranným krytím vrstvy.

Kotouče mají výšku vrstvy X 10 mm.

Rádiusový kotouč tvar C - 1FF6Y

Trapézový kotouč tvar W - 1DD6Y

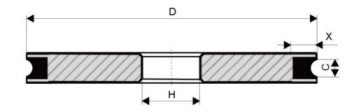

1FF6Y vysokootáčkové kotouče

Diamantový vysokootáčkový kotouč na pločné sklo tvar C

Označení	D	Skutečná šířka tvaru C*	Tloušťka skla	X	H*	Cena bez DPH
1FF6Y 100 - C4	100	5	4	10	*	2180,-
1FF6Y 100 - C5	100	6	5	10	*	2390,-
1FF6Y 100 - C6	100	7	6	10	*	2650,-
1FF6Y 100 - C8	100	9	8	10	*	2750,-
1FF6Y 100 - C10	100	11	10	10	*	2890,-
1FF6Y 125 - C2	125	3	2	10	*	2750,-
1FF6Y 125 - C3	125	4	3	10	*	2800,-
1FF6Y 125 - C4	125	5	4	10	*	2850,-
1FF6Y 125 - C5	125	6	5	10	*	2900,-
1FF6Y 125 - C6	125	7	6	10	*	2970,-
1FF6Y 125 - C8	125	9	8	10	*	3190,-
1FF6Y 125 - C10	125	11	10	10	*	3300,-
1FF6Y 125 - C12	125	13	12	10	*	3580,-
1FF6Y 150 - C2	150	3	2	10	*	2950,-
1FF6Y 150 - C3	150	4	3	10	*	3000,-
1FF6Y 150 - C4	150	5	4	10	*	3080,-
1FF6Y 150 - C5	150	6	5	10	*	3200,-
1FF6Y 150 - C6	150	7	6	10	*	3300,-
1FF6Y 150 - C7	150	8	7	10	*	3360,-
1FF6Y 150 - C8	150	9	8	10	*	3420,-
1FF6Y 150 - C10	150	11	10	10	*	3620,-
1FF6Y 150 - C12	150	13	12	10	*	3820,-

1FF6Y 175 - C2	175	3	2	10	*	3290,-
1FF6Y 175 - C3	175	4	3	10	*	3350,-
1FF6Y 175 - C4	175	5	4	10	*	3400,-
1FF6Y 175 - C5	175	6	5	10	*	3480,-
1FF6Y 175 - C6	175	7	6	10	*	3690,-
1FF6Y 175 - C7	175	8	7	10	*	3750,-
1FF6Y 175 - C8	175	9	8	10	*	4100,-
1FF6Y 175 - C10	175	11	10	10	*	4400,-
1FF6Y 175 - C12	175	13	12	10	*	4750,-
1FF6Y 175 - C13	175	14	13	10	*	5100,-
1FF6Y 200 - C2	200	3	2	10	*	3960,-
1FF6Y 200 - C3	200	4	3	10	*	4070,-
1FF6Y 200 - C4	200	5	4	10	*	4170,-
1FF6Y 200 - C5	200	6	5	10	*	4290,-
1FF6Y 200 - C6	200	7	6	10	*	4400,-
1FF6Y 200 - C7	200	8	7	10	*	4580,-
1FF6Y 200 - C8	200	9	8	10	*	4850,-
1FF6Y 200 - C10	200	11	10	10	*	5050,-
1FF6Y 200 - C12	200	13	12	10	*	5300,-
1FF6Y 250 - C4	250	5	4	10	*	4900,-
1FF6Y 250 - C6	250	7	6	10	*	5780,-
1FF6Y 250 - C8	250	9	8	10	*	6100,-

zpět objednat

1FF1V

Označení	D	Skutečná šířka tvaru C*	Tloušťka skla	X	H*	Cena bez DPH
1FF1V 100 - C4	100	5	4	10	*	2180,-
1FF1V 100 - C5	100	6	5	10	*	2390,-
1FF1V 100 - C6	100	7	6	10	*	2650,-
1FF1V 100 - C8	100	9	8	10	*	2750,-
1FF1V 100 - C10	100	11	10	10	*	2890,-
1FF1V 125 - C2	125	3	2	10	*	2750,-
1FF1V 125 - C3	125	4	3	10	*	2800,-
1FF1V 125 - C4	125	5	4	10	*	2850,-
1FF1V 125 - C5	125	6	5	10	*	2900,-
1FF1V 125 - C6	125	7	6	10	*	2970,-
1FF1V 125 - C8	125	9	8	10	*	3190,-
1FF1V 125 - C10	125	11	10	10	*	3300,-
1FF1V 125 - C12	125	13	12	10	*	3580,-
1FF1V 150 - C2	150	3	2	10	*	2950,-
1FF1V 150 - C3	150	4	3	10	*	3000,-
1FF1V 150 - C4	150	5	4	10	*	3080,-
1FF1V 150 - C5	150	6	5	10	*	3200,-
1FF1V 150 - C6	150	7	6	10	*	3300,-
1FF1V 150 - C7	150	8	7	10	*	3360,-
1FF1V 150 - C8	150	9	8	10	*	3420,-
1FF1V 150 - C10	150	11	10	10	*	3620,-
1FF1V 150 - C12	150	13	12	10	*	3820,-

1FF1V 175 - C2	175	3	2	10	*	3290,-
1FF1V 175 - C3	175	4	3	10	*	3350,-
1FF1V 175 - C4	175	5	4	10	*	3400,-
1FF1V 175 - C5	175	6	5	10	*	3480,-
1FF1V 175 - C6	175	7	6	10	*	3690,-
1FF1V 175 - C7	175	8	7	10	*	3750,-
1FF1V 175 - C8	175	9	8	10	*	4100,-
1FF1V 175 - C10	175	11	10	10	*	4400,-
1FF1V 175 - C12	175	13	12	10	*	4750,-
1FF1V 175 - C13	175	14	13	10	*	5100,-
1FF1V 200 - C2	200	3	2	10	*	3960,-
1FF1V 200 - C3	200	4	3	10	*	4070,-
1FF1V 200 - C4	200	5	4	10	*	4170,-
1FF1V 200 - C5	200	6	5	10	*	4290,-
1FF1V 200 - C6	200	7	6	10	*	4400,-
1FF1V 200 - C7	200	8	7	10	*	4580,-
1FF1V 200 - C8	200	9	8	10	*	4850,-
1FF1V 200 - C10	200	11	10	10	*	5050,-
1FF1V 200 - C12	200	13	12	10	*	5300,-
1FF1V 250 - C4	250	5	4	10	*	4900,-
1FF1V 250 - C6	250	7	6	10	*	5780,-
1FF1V 250 - C8	250	9	8	10	*	6100,-

zpět objednat

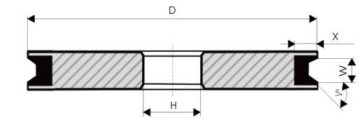

1DD6Y vysokootáčkové kotouče

Diamantový vysokootáčkový kotouč na plošné sklo tvar W

Označení na tloušťku skla	D	Skutečná šířka tvaru W*	V°	X	H*	Cena bez DPH
1DD6Y 100 - W4	100	5	45	10	*	2450,-
1DD6Y 100 - W5	100	6	45	10	*	2500,-
1DD6Y 100 - W6	100	7	45	10	*	2650,-
1DD6Y 100 - W8	100	9	45	10	*	2750,-
1DD6Y 100 - W10	100	11	45	10	*	2890,-
1DD6Y 100 - W15	100	16	45	10	*	3200,-
1DD6Y 100 - W19	100	20	45	10	*	3500,-
1DD6Y 125 - W4	125	5	45	10	*	2950,-
1DD6Y 125 - W5	125	6	45	10	*	3050,-
1DD6Y 125 -W6	125	7	45	10	*	3200,-
1DD6Y 125 - W8	125	9	45	10	*	3500,-
1DD6Y 125 - W10	125	11	45	10	*	3800,-
1DD6Y 125 - W12	125	13	45	10	*	4200,-
1DD6Y 150 - W4	150	5	45	10	*	3380,-
1DD6Y 150 - W5	150	6	45	10	*	3460,-
1DD6Y 150 - W6	150	7	45	10	*	3550,-
1DD6Y 150 - W8	150	9	45	10	*	3730,-
1DD6Y 150 - W10	150	11	45	10	*	3920,-
1DD6Y 150 - W12	150	13	45	10	*	4390,-

1DD6Y 175 - W4	175	5	45	10	*	4400,-
1DD6Y 175 - W5	175	6	45	10	*	4580,-
1DD6Y 175 - W6	175	7	45	10	*	4750,-
1DD6Y 175 - W8	175	9	45	10	*	5100,-
1DD6Y 175 - W10	175	11	45	10	*	5280,-
1DD6Y 175 - W12	175	13	45	10	*	5640,-
1DD6Y 200 - W4	200	5	45	10	*	4980,-
1DD6Y 200 - W5	200	6	45	10	*	5200,-
1DD6Y 200 - W6	200	7	45	10	*	5400,-
1DD6Y 200 - W8	200	9	45	10	*	5850,-
1DD6Y 200 - W10	200	11	45	10	*	6100,-
1DD6Y 200 - W12	200	13	45	10	*	6340,-
1DD6Y 250 - W4	250	5	45	10	*	5850,-
1DD6Y 250 - W5	250	6	45	10	*	6100,-
1DD6Y 250 - W6	250	7	45	10	*	6420,-
1DD6Y 250 - W8	250	9	45	10	*	6800,-
1DD6Y 250 - W10	250	11	45	10	*	7200,-
1DD6Y 250 - W12	250	13	45	10	*	7600,-

zpět objednat

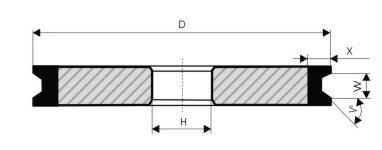

1DD1V

Označení na tloušťku skla	D	Skutečná šířka tvaru W*	V°	X	H*	Cena bez DPH
1DD1V 100 - W4	100	5	45	10	*	2450,-
1DD1V 100 - W5	100	6	45	10	*	2500,-
1DD1V 100 - W6	100	7	45	10	*	2650,-
1DD1V 100 - W8	100	9	45	10	*	2750,-
1DD1V 100 - W10	100	11	45	10	*	2890,-
1DD1V 100 - W15	100	16	45	10	*	3200,-
1DD1V 100 - W19	100	20	45	10	*	3500,-
1DD1V 125 - W4	125	5	45	10	*	2950,-
1DD1V 125 - W5	125	6	45	10	*	3050,-
1DD1V 125 -W6	125	7	45	10	*	3200,-
1DD1V 125 - W8	125	9	45	10	*	3500,-
1DD1V 125 - W10	125	11	45	10	*	3800,-
1DD1V 125 - W12	125	13	45	10	*	4200,-
1DD1V 150 - W4	150	5	45	10	*	3380,-
1DD1V 150 - W5	150	6	45	10	*	3460,-
1DD1V 150 - W6	150	7	45	10	*	3550,-
1DD1V 150 - W8	150	9	45	10	*	3730,-
1DD1V 150 - W10	150	11	45	10	*	3920,-
1DD1V 150 - W12	150	13	45	10	*	4390,-

1DD1V 175 - W4	175	5	45	10	*	4400,-
1DD1V 175 - W5	175	6	45	10	*	4580,-
1DD1V 175 - W6	175	7	45	10	*	4750,-
1DD1V 175 - W8	175	9	45	10	*	5100,-
1DD1V 175 - W10	175	11	45	10	*	5280,-
1DD1V 175 - W12	175	13	45	10	*	5640,-
1DD1V 200 - W4	200	5	45	10	*	4980,-
1DD1V 200 - W5	200	6	45	10	*	5200,-
1DD1V 200 - W6	200	7	45	10	*	5400,-
1DD1V 200 - W8	200	9	45	10	*	5850,-
1DD1V 200 - W10	200	11	45	10	*	6100,-
1DD1V 200 - W12	200	13	45	10	*	6340,-
1DD1V 250 - W4	250	5	45	10	*	5850,-
1DD1V 250 - W5	250	6	45	10	*	6100,-
1DD1V 250 - W6	250	7	45	10	*	6420,-
1DD1V 250 - W8	250	9	45	10	*	6800,-
1DD1V 250 - W10	250	11	45	10	*	7200,-
1DD1V 250 - W12	250	13	45	10	*	7600,-

zpět objednat

1V9/45°

Označení	D	W	X	V°	H*	Cena bez DPH
1V9/45° 100 - 10	100	6	10	45	*	3000,-
1V9/45° 125 - 10	125	6	10	45	*	3760,-
1V9/45° 150 - 10	150	6	10	45	*	4510,-
1V9/45° 175 - 10	175	6	10	45	*	5280,-
1V9/45° 200 - 10	200	6	10	45	*	6280,-
1V9/45° 250 - 10	250	6	10	45	*	8000,-

zpět objednat

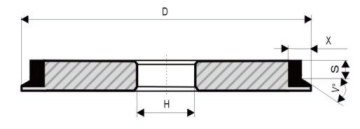

1Y9

Diamantový kotouč jednostranný na plošné sklo

Označení	D	S	V°	X	H*	Cena bez DPH
1Y9 100 - 6	100	6	45	10	*	2750,-
1Y9 100 - 12	100	12	45	10	*	3070,-
1Y9 125 - 3	125	3	45	10	*	2900,-
1Y9 125 - 4	125	4	45	10	*	2950,-
1Y9 125 - 5	125	5	45	10	*	3000,-
1Y9 125 - 6	125	6	45	10	*	3170,-
1Y9 125 - 7	125	7	45	10	*	3250,-
1Y9 125 - 8	125	8	45	10	*	3290,-
1Y9 125 - 10	125	10	45	10	*	3400,-
1Y9 125 - 12	125	12	45	10	*	3680,-
1Y9 125 - 15	125	15	45	10	*	4000,-
1Y9 125 - 19	125	19	45	10	*	4500,-
1Y9 150 - 3	150	3	45	10	*	3150,-
1Y9 150 - 4	150	4	45	10	*	3230,-
1Y9 150 - 5	150	5	45	10	*	3350,-
1Y9 150 - 6	150	6	45	10	*	3450,-
1Y9 150 - 7	150	7	45	10	*	3510,-
1Y9 150 - 8	150	8	45	10	*	3570,-
1Y9 150 - 10	150	10	45	10	*	3770,-
1Y9 150 - 12	150	12	45	10	*	3980,-
1Y9 150 - 15	150	15	45	10	*	4400,-
1Y9 150 - 19	150	19	45	10	*	4950,-

1Y9 175 - 3	175	3	45	10	*	3500,-
1Y9 175 - 4	175	4	45	10	*	3600,-
1Y9 175 - 5	175	5	45	10	*	3730,-
1Y9 175 - 6	175	6	45	10	*	3890,-
1Y9 175 - 7	175	7	45	10	*	4000,-
1Y9 175 - 8	175	8	45	10	*	4300,-
1Y9 175 - 10	175	10	45	10	*	4600,-
1Y9 175 - 12	175	12	45	10	*	5000,-
1Y9 175 - 15	175	15	45	10	*	5520,-
1Y9 175 - 19	175	19	45	10	*	6170,-
1Y9 200 - 3	200	3	45	10	*	4270,-
1Y9 200 - 4	200	4	45	10	*	4370,-
1Y9 200 - 5	200	5	45	10	*	4500,-
1Y9 200 - 6	200	6	45	10	*	4680,-
1Y9 200 - 7	200	7	45	10	*	4830,-
1Y9 200 - 8	200	8	45	10	*	5160,-
1Y9 200 - 10	200	10	45	10	*	5400,-
1Y9 200 - 12	200	12	45	10	*	5780,-
1Y9 200 - 15	200	15	45	10	*	6350,-
1Y9 200 - 19	200	19	45	10	*	6990,-
1Y9 250 - 6	250	6	45	10	*	6700,-
1Y9 250 - 12	250	12	45	10	*	8100,-

zpět objednat

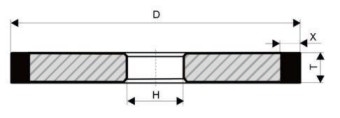

1A1

Diamantový kotouč obvodový na plošné sklo

Označení	D	Šířka brusné vrstvy T*	X	H*	Cena bez DPH
1A1 Bz 100 - 16	100	16	10	*	3200,-
1A1 Bz 120 - 16	120	16	10	*	4060,-
1A1 Bz 150 - 12	150	12	10	*	3960,-
1A1 Bz 150 - 20	150	20	10	*	6350,-
1A1 Bz 175 - 12	175	12	10	*	5070,-
1A1 Bz 175 - 20	175	20	10	*	7480,-
1A1 Bz 200 - 12	200	12	10	*	5780,-
1A1 Bz 200 - 20	200	20	10	*	8650,-
1A1 Bz 250 - 12	250	12	10	*	8290,-
1A1 Bz 250 - 20	250	20	10	*	12150,-

zpět objednat

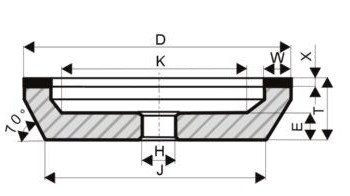

11A2

Označení	D	W*	X*	H*	Cena bez DPH
Přírubové upínací otvory vyvrtáme dle požadavku
11A2 Bz 100 - 10	100	10	4	*	1953,-
11A2 Bz 100 - 20	100	20	4	*	2493,-
11A2 Bz 125 - 10	125	10	4	*	2448,-
11A2 Bz 125 - 20	125	20	4	*	3042,-
11A2 Bz 150 - 10	150	10	4	*	2817,-
11A2 Bz 150 - 20	150	20	4	*	3447,-
11A2 Bz 150 - 10	150	10	10	*	5200,-
11A2 Bz 175 - 10	175	10	4	*	3474,-
11A2 Bz 175 - 20	175	20	4	*	4653,-
11A2 Bz 200 - 10	200	10	4	*	4185,-
11A2 Bz 200 - 20	200	20	4	*	5787,-

zpět objednat

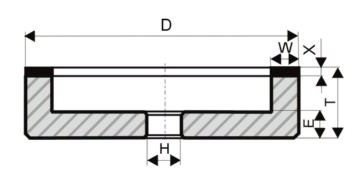

6A2

Diamantový kotouč miskový 6A2 na plošné sklo

Označení	D	W*	X*	H*	Cena bez DPH
Přírubové upínací otvory vyvrtáme dle požadavku
6A2 Bz 100 - 10	100	10	4	*	1953,-
6A2 Bz 100 - 20	100	20	4	*	2493,-
6A2 Bz 125 - 10	125	10	4	*	2448,-
6A2 Bz 125 - 20	125	20	4	*	3042,-
6A2 Bz 150 - 10	150	10	4	*	2817,-
6A2 Bz 150 - 20	150	20	4	*	3447,-
6A2 Bz 150 - 10	150	10	10	*	5200,-
6A2 Bz 175 - 10	175	10	4	*	3474,-
6A2 Bz 175 - 20	175	20	4	*	4653,-
6A2 Bz 200 - 10	200	10	4	*	4185,-
6A2 Bz 200 - 20	200	20	4	*	5787,-

zpět objednat

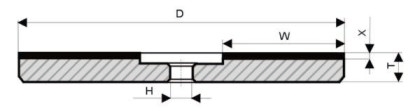

6A2 plošný

Od průměru 400 mm tyto kotouče sestavujeme ze segmentů. Po sestavení je kotouč přebroušen. Mezi segmenty mohou být odvodňovací drážky nebo mohou být minimalizovány tak, aby kotouč měl celistvou diamantovou vrstvu.

Označení	D	T*	W*	X	H*	Cena bez DPH
6A2 Bz 150 - 25	150	*	25	3	*	4000,-
6A2 Bz 150 - 50	150	*	50	3	*	4400,-
6A2 Bz 175 - 25	175	*	25	3	*	4300,-
6A2 Bz 175 - 30	175	*	30	3	*	4900,-
6A2 Bz 175 - 50	175	*	50	3	*	5600,-
6A2 Bz 200 - 25	200	*	25	3	*	5000,-
6A2 Bz 200 - 30	200	*	30	3	*	5600,-
6A2 Bz 200 - 60	200	*	60	3	*	6700,-
6A2 Bz 250 - 25	250	*	25	3	*	5800,-
6A2 Bz 250 - 40	250	*	40	3	*	6700,-
6A2 Bz 250 - 60	250	*	60	3	*	7900,-
6A2 Bz 250 - 75	250	*	75	3	*	10000,-
6A2 Bz 300 - 50	300	*	50	3	*	9900,-
6A2 Bz 300 - 80	300	*	80	3	*	11900,-
6A2 Bz 300 - 120	300	*	120	3	*	14700,-
6A2 Bz 350 - 60	350	*	60	3	*	11300,-
6A2 Bz 350 - 100	350	*	100	3	*	15400,-
6A2 Bz 350 - 140	350	*	140	3	*	19700,-
6A2 Bz 400 - 150 segmentový	400	*	150	3	*	25000,-
6A2 Bz 450 - 175 segmentový	450	*	175	3	*	34000,-
6A2 Bz 500 - 200 segmentový	500	*	200	3	*	45000,-

zpět objednat

Turbo a turbo s vnitřním chlazením vysokootáčkové kotouče

Diamantové kotouče s přerušovanou vrstvou tzv. turbo kotouče jsou velice účinné a používají se převážně pro hrubování, kde je potřeba velkého úběru materiálu a k broušení lepených skel s bespečnostní fólií nebo na broušení na automatických a poloautomatických bruskách, kde se brousí i turbo kotouči s vnitřním chlazením a kotouči pouze s vnitřním chlazením.

Tyto kotouče vyrábíme ve tvaru 1A1, 6A2, 11A2, 1FF1V a 1DD1V. Počet drážek vyrobíme dle přání zákazníka, u tvaru 1A1, 6A2 a 11A2 v šířce brusné vrstvy 10 mm až 30 mm, u tvaru C2 až do šířky C15 a W4 až W15. Tyto kotouče mají výšku vrstvy - X10mm.

Turbo kotouče s vnitřním chlazením vyrábíme ve tvaru 1FF1V a 1DD1V. Počet drážek a chladících otvorů vyrobíme dle přání zákazníka, v šířce tvaru C2 až do šířky C15 a W4 až W15. Tyto kotouče mají výšku vrstvy - X5mm.

Kotouče s vnitřním chlazením vyrábíme ve tvaru 1FF1V a 1DD1V. Počet chladícívh otvorů vyrobíme dle přání zákazníka, v šířce tvaru C2 až do šířky C15 a W4 až W15. Tyto kotouče mají výšku vrstvy - X5mm.

Cenu na tyto kotouče Vám vyhotovíme obratem na základě Vaší poptávky.

zpět
